OW-ZLD系列智能雷達物位計高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
ZLD系列智能雷達物位計測量距離最大35 米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA 模擬信號。雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，碰到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接受脈沖的時間間隔很?。{秒量級）很難確認。RTUL系列雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。運用范圍：石油、化工、自來水、污水處理、水利水文、鋼鐵、煤礦、電力、交通以及食品加工等行業
二、智能雷達物位計特點
● 采用先進的非接觸式測量
● 采用極其穩定的材料制造
● 測量液體、固體介質的物位，突出表現在測量粘稠液體或溫度壓力變化大的場合。
● 可以測量所有介電常數＞1.8 的介質
● 測量范圍0…20m(可以擴展到35 米)
● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
● 4…20mA 輸出或數字型信號輸出
● 分辨率1mm
● 不受噪音、蒸汽、粉塵、真空等工況影響
● 不受介質密度、粘稠度和溫度的變化的影響
● 過程壓力可達4MPa
● 過程溫度可達250℃ ，高溫加散熱片。
●由于采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，雷達物位計可以應用于各種復雜工況。
●“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正確地確認真實回波，獲得準確的測量結果。
●多種過程連接方式及天線型式，使得RTUL系列雷達物位計適于各種復雜工況。如：高溫、高壓及小介電常數介質的測量等。


ZLD460智能雷達物位計因其特殊的非接觸式測量特性，可對有污染性和腐蝕性的介質進行準確的測量,其穩定和準確的表現也同樣體現在復雜的測量環境下。輸出的4～20mA信號可以提供遠端控制,采用了獨特的微波技術Echo-tech回波處理技術以適應各種工況。脈沖的工作方式可測小介電常數介質，并安全適用于各種金屬，非金屬容器內,對人體及環境無傷害。
一、產品特點：
1.測量范圍大，精度高；
2.非接觸式測量，因此適用于比較復雜的工況；
3.突出表現在測粘稠液體或溫度和壓力變化大的場合；
4.輸出信號4～20mA/HART。
二、技術參數：

型  號	ZLD-A	ZLD-B	ZLD-C

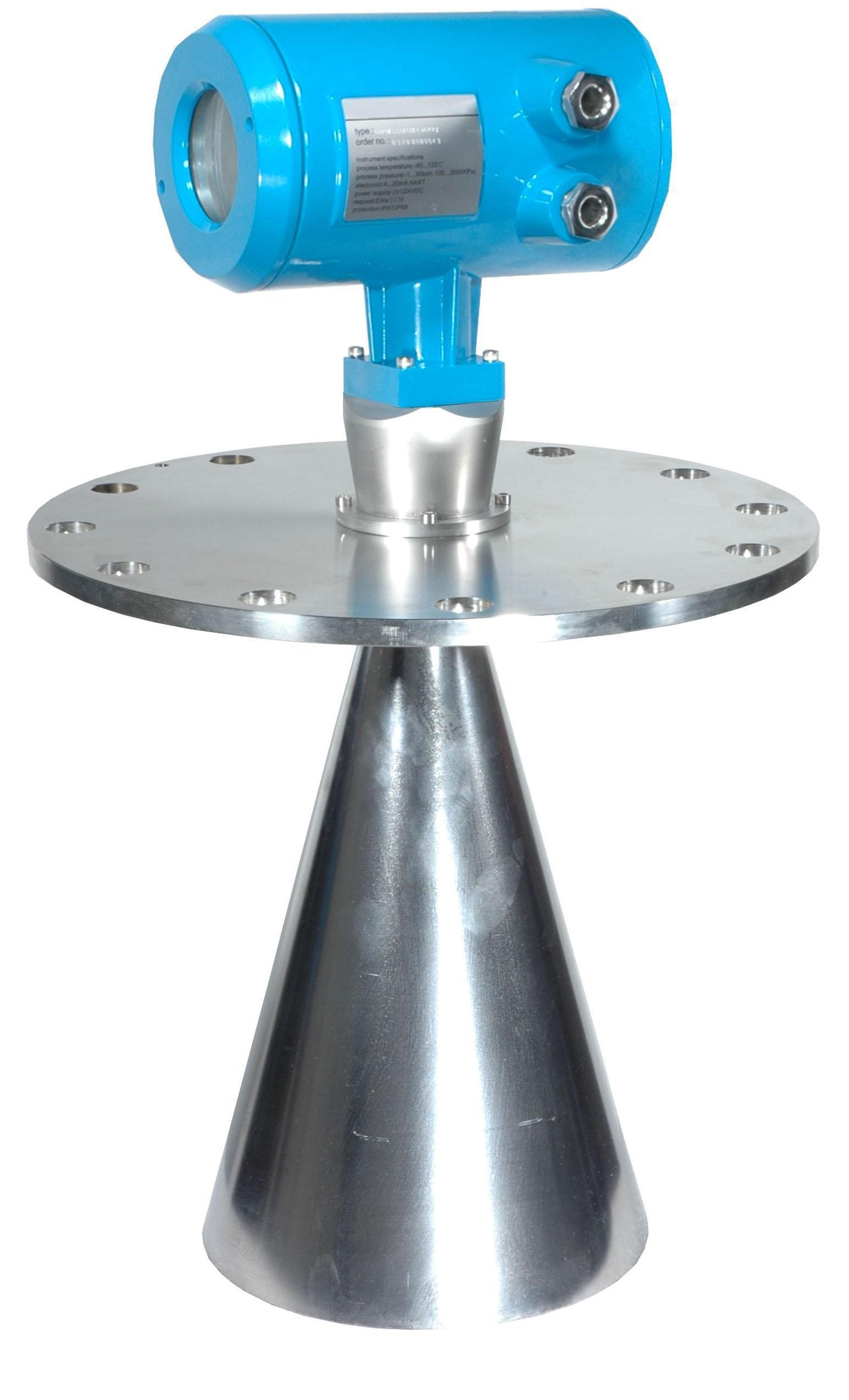

圖   片
應用范圍	可測固體和液體介質,適用于各種復雜測量，如小介電常數介質，腐蝕性工況，粉煤灰等介質，以及揮發腐蝕性液體介質。	適用于固體和液體介質測量，特別是強腐蝕性介質，同時在具有一定溫度壓力條件下的物位測量。	過程條件簡單，適合腐蝕性介質和固體料位測量。
測量范圍	0～35米	0～15米	0～10米
連接方式	法蘭 （DN80/100/150/200/250）	法蘭 （DN50/80/100/150）	螺紋（G1-1/2″,  1-1/2″NPT）
料倉開口	Φ110/160/220/270mm	Φ60/90/110/160mm	Φ50mm
工作壓力	-1.0～4.0 MPa	-1.0～2.0 MPa
天線材質	不銹鋼	PP/PPFE
精 確 度	＜0.2%（頂部盲區500mm）	＜0.2%（盲區為波束角發射處向下500mm）
采    樣	回波采樣 55次/秒
防爆等級	EXiaIICT6/ExdIICT6
防護等級	IP66
信號輸出	兩線4～20mA/HART或三線4～20mA
外殼材質	鋁/ABS+PC
供電方式	電源：24VDC（±10%）；波紋電壓：1Vpp; 耗電量：最大22.5mA
環境溫度	-40～80℃
顯示方式	LED顯示
電纜接口	M20×1.5




ZLD智能雷達物位計選型型譜:


OW-ZLD-A	P	標準型（非防爆）								防爆
	I	本安型（Exia II CT6）
	F	隔爆型（Exd II CT6）
		A	用戶要求							連接方式
		B	法蘭DN80PN1.6喇叭天線75mm/不銹鋼
		C	法蘭DN80PN1.6喇叭天線95mm/不銹鋼
		D	法蘭DN80PN1.6喇叭天線145mm/不銹鋼
		E	法蘭DN80PN1.6喇叭天線195mm/不銹鋼
		F	法蘭DN80PN1.6喇叭天線240mm/不銹鋼
			1	無						天線延長管
			2	200mm
			3	300mm
			4	400mm
				0	常壓					工作壓力
				1	1.6MPa
				2	2.5MPa
				3	4.0MPa
						普通密封：-40~150℃				密封/過程溫度
						高溫密封：-40~230℃
						□	例：800代表800mm			量程
							Y	帶		編程器
							N	不帶
								1	兩線制DC24V  4~20mA/HART	電源/信號輸出
								2	三線制DC24V 4~20mA
OW-ZLD-A										完整選型


產品選型二：

OW-ZLD-B	P	標準型（非防爆）								防爆
	I	本安型（Exia II CT6）
	F	隔爆型（Exd II CT6）
		A	PP/-40~80℃							天線材料/工作溫度
		B	PTFE/-40~230℃
			1	DN50 P1.6						法蘭規格（HG20594-97）
			2	DN80 PN1.6
			3	DN100 PN1.6
			4	DN150 PN1.6
				1	碳鋼法蘭					法蘭形式
				2	不銹鋼法蘭
				3	PP翻邊法蘭
				4	PTFE翻邊法蘭
					1	無				容器接管長度
					2	50mm
					3	100mm
					4	150mm
					5	200mm
					6	按用戶要求
							Y	帶		編程器
							N	不帶
								1	兩線制DC24V  4~20mA/HART	接線方式
								2	三線制DC24V 4~20mA
OW- ZLD-B										備注


產品選型三：

OW- ZLD-C	P	標準型（非防爆）								防爆
	I	本安型（Exia II CT6）
	F	隔爆型（Exd II CT6）
		A	PP/-40~80℃							天線材料/工作溫度
		B	PTFE/-40~230℃
			1	DN50 P1.6						法蘭規格 （HG20594-97）
			2	DN80 PN1.6
			3	DN100 PN1.6
			4	DN150 PN1.6
				G	螺紋G1-1/2					過程連接
				N	螺紋1-1/2NPT
					1	無				容器接管長度
					2	50mm
					3	100mm
					4	150mm
					5	200mm
					6	按用戶要求
							Y	帶		編程器
							N	不帶
								1	兩線制DC24V  4~20mA/HART	接線方式
								2	三線制DC24V 4~20mA
OW-ZLD-C										備注

訂貨選型需要知道的數據：
 1、被測量的介質類型，液體還是固體。如果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物；如果是固體：是否有粉塵。
2、介質的最低～最高溫度，最低～最大壓力。
3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。
4、是否需要防爆、防腐。
5、測量范圍是幾米。
6、連接方式：法蘭連接、螺紋連接。
7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。
8、工作電壓：24VDC。
9、輸出信號：4～20mA電流。
