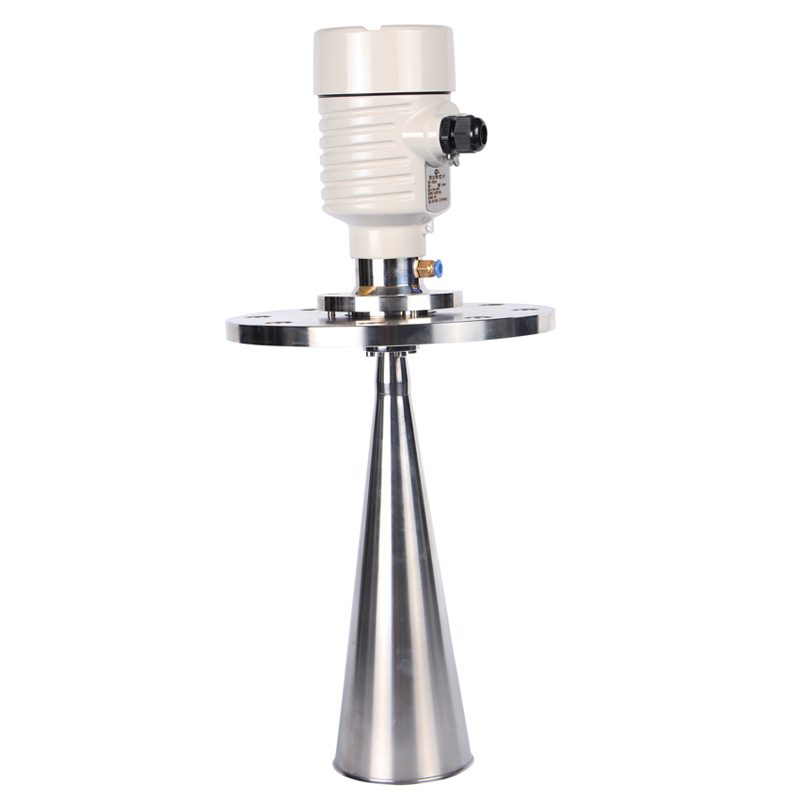

OW-RD90系列高頻雷達液位計傳感器是26GHz高頻雷達式物位測量?jī)x表，輸出4-20mA模擬信號，測量最大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。
雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分知道轉換成物位信號。
A.量程設定
B.低位調整
C.高位調整
D.盲區范圍
測量的基準面
是：螺紋底面或法
蘭的密封面
注：使用雷達物位計時，務必保證最高料位不能夠進入測量盲區（圖中D所示區域）。
- 特點
雷達物位計采用了高達26GHz的發射率，因而具有：
- 非接觸測量，無磨損，無污染
- 天線尺寸小，便于安裝
- 波長更短，對在傾斜的固體表面有更好的反射
- 測量盲區更小，對于小罐測量也會取得良好的效果
- 波束角小，能量集中，增強了回波能力的同時，又有利于避開干撓物
- 幾乎不受腐蝕、泡沫影響
- 幾乎不受大氣中水蒸汽、溫度和壓力變化影響
- 嚴重粉塵環境儀表也能夠準確讀取到真實物位回波
- 高信噪比，即使在波動的情況下也能夠獲得更優的性能
- 26GHz頻率，是測量固體和低介電常數介質的最佳選擇
- 儀表介紹
OW-RD91
應 用：各種強腐蝕性液體
測量范圍：20米
過程連接：螺紋、法蘭
介質溫度：-40~120 °C
過程壓力：-0.1~0.3MPa
精 度：±5mm
頻率范圍：26GHz
防爆等級：Exib ??C T6 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線）
RS485/Modbus
OW-RD92
應 用：耐溫耐壓輕微腐蝕性液體
測量范圍：30米
過程連接：螺紋、法蘭
介質溫度：-40~250 °C
過程壓力：-0.1~4.0MPa
精 度：±3mm
頻率范圍：26GHz
防爆等級：Exib ??C T6 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線）
RS485/Modbus
OW-RD93
應 用：固體料、過程容器或強粉塵易
結晶、揭露場合
測量范圍：70米
過程連接：螺紋、法蘭
介質溫度：-40~250 °C
過程壓力：-0.1~4.0MPa
精 度：±15mm
頻率范圍：26GHz
防爆等級：Exib ??C T6 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線）
RS485/Modbus
OW-RD94
應 用：固體料、過程容器或強粉塵易
結晶、揭露場合
測量范圍：70米
過程連接：螺紋、法蘭
介質溫度：-40~250 °C
精 度：±15mm
頻率范圍：26GHz
防爆等級：Exib ??C T6 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線）
RS485/Modbus
OW-RD95
應 用：固體顆粒、粉塵
測量范圍：30米
過程連接：螺紋、法蘭
介質溫度：-40~250 °C
精 度：±10mm
頻率范圍：26GHz
防爆等級：Exib ??C T6 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線）
RS485/Modbus
OW-RD96
應 用：衛生型液體容器，強腐蝕性容器
測量范圍：20米
過程連接：法蘭
介質溫度：-40~150 °C
過程壓力：-0.1~0.5MPa
精 度：±3mm
頻率范圍：26GHz
防爆等級：Exib ??C T6 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線）
RS485/Modbus
